一 生产工艺

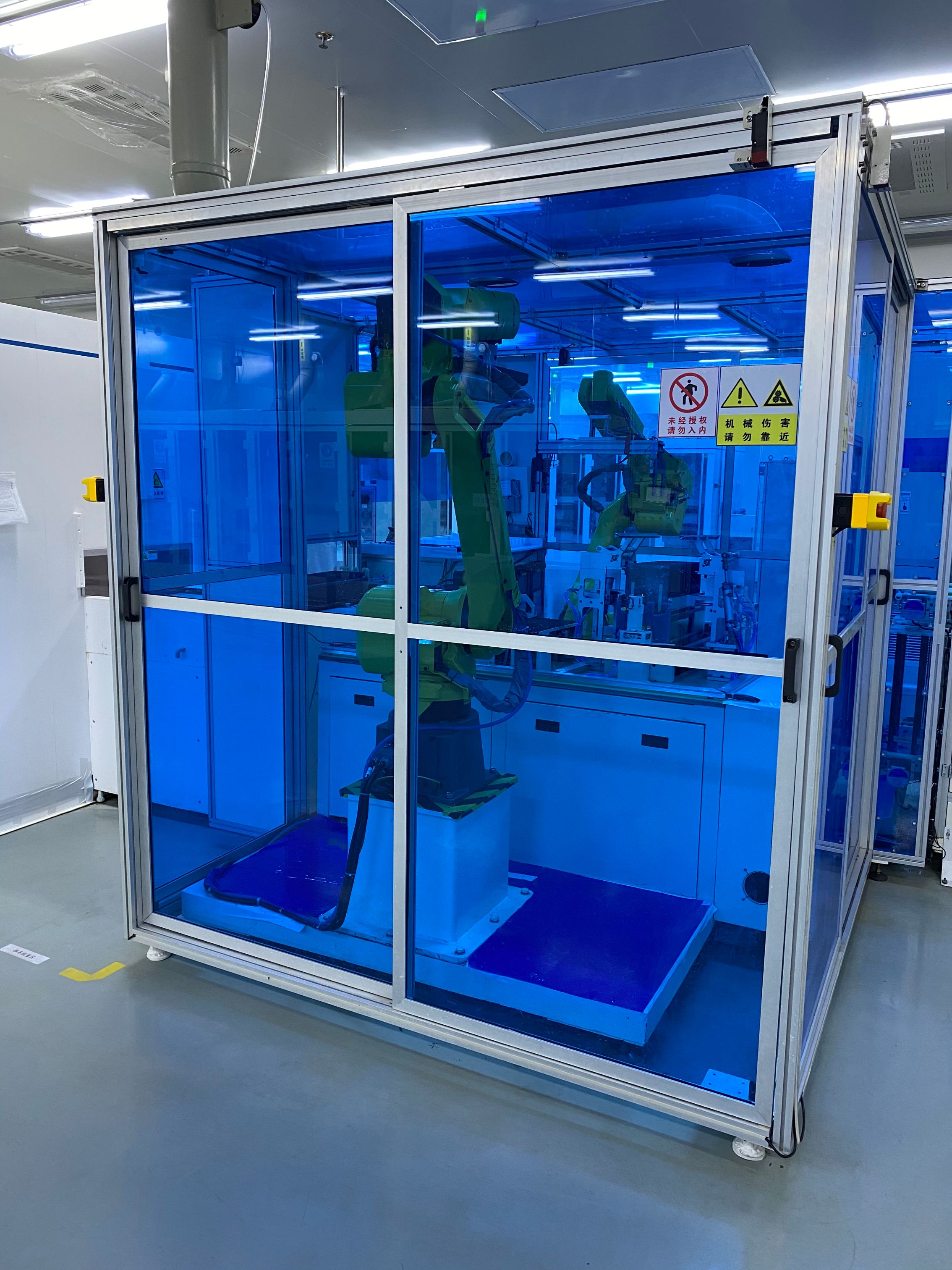

将槽式单面制绒机出来的硅片分离。通过分片机机台与机器人配合的方式将单面制绒的硅片分离到另一个花篮,目前仅在黑硅领域使用
二 工装
硅片花篮 片数=100 篮尺距=4.76
片数=120 篮尺距=4.12
三 产能
≥13000pcs/h
四 碎片率
≦0.06%(原碎片除外)A片
五 动力要求
电源:三相 380V AC 220V 频率 50-60HZ
功率:8KW
压缩空气: ≥0.6Mpa 气管直径12mm
真空气压:-60~-80kpa 2根∮12的真空气管
设备重量: 1500Kg
六 自我总结
该款机器难点在于机器人吸盘的脱水分片技巧,结构设计上采用了倍间距即8.24的超大尺寸的吸盘排列,分片后吸盘不易沾水,容易脱离陶瓷吸盘,分片后硅片入模具料盒使容错率增大,不易偏差,使我们在该领域率先将碎片率降到万分之几级别内,遥遥领先其他厂家。该机器让单面制绒自动化成为可能,大大降低了化学液消耗量,减少了环境污染,提升了单台制绒机两倍的产量,如果能在单晶制绒领域使用,将有很大的市场空间。
